Groupe froid : fonctionnement, applications et solutions sur mesure
Grande distribution, industrie, logistique, maraîchage… Pour de nombreux secteurs d’activité, la production de froid se révèle indispensable. Qu’il s’agisse de maintenir une température contrôlée au sein d’un espace (chambre froide, meuble réfrigéré, plateforme logistique) ou de refroidir un procédé, l’installation d’un groupe froid adapté à ses besoins s’avère donc essentiel.
Mais de quoi parle-t-on précisément ? Définition, fonctionnement, configurations, solutions possibles… On vous aide à y voir plus clair et à connaître les critères de choix pour ce type d’équipement frigorifique.
Qu’est-ce qu’un groupe froid ?
Également appelé groupe frigorifique, ce système monobloc permet de refroidir un élément : de l’air, de l’eau ou encore un process.
Son fonctionnement repose sur un circuit frigorifique fermé dans lequel circule un fluide frigorigène. Celui-ci évolue successivement à travers quatre composants principaux (compresseur, condenseur, détendeur, évaporateur) qui assurent un cycle thermodynamique fondé sur des variations de pression et de température. Ces transformations entraînent des changements d’état du fluide et permettent de capter la chaleur présente dans un milieu ou un élément afin de l’évacuer vers un autre environnement. Ce principe permet ainsi de refroidir un élément jusqu’à la température souhaitée (négative ou positive).
Cette production de froid peut être à détente directe ou indirecte (associée à un groupe d’eau glacée, aussi appelé chiller). Selon la puissance nécessaire et le nombre de postes à alimenter, le système de réfrigération peut se limiter à un groupe monobloc ou nécessiter la mise en place d’une centrale de froid qui comprend plusieurs compresseurs et évaporateurs. C’est notamment le cas dans les supermarchés où une même centrale alimente différentes chambres froides, vitrines et zones réfrigérées.

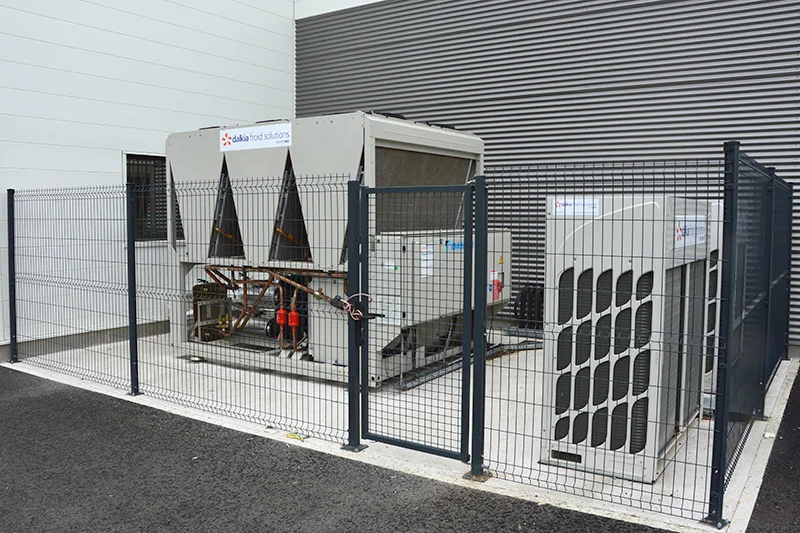

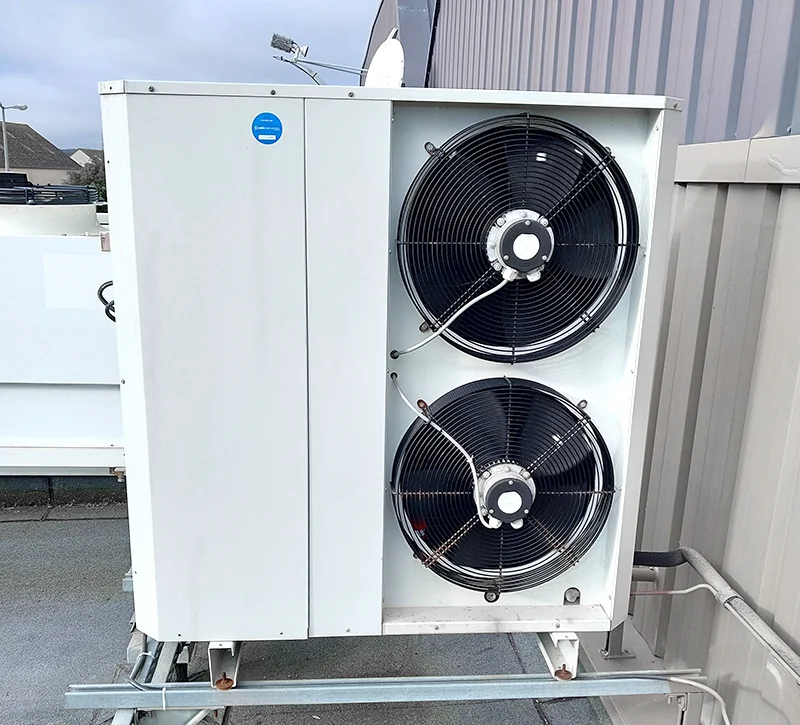

Groupe froid monobloc destiné au refroidissement d’une chambre froide
Comment fonctionne un groupe froid ?
Un groupe froid s’appuie sur un cycle thermodynamique qui se décompose en quatre étapes :
1. Compression : augmenter la pression et la température
Le compresseur aspire le fluide réfrigérant qui est à l’état de vapeur plutôt fraîche. Il comprime cette vapeur pour la faire monter en température et en pression. Le fluide ressort alors du compresseur sous forme de vapeur chaude (surchauffée) à haute pression, pour rejoindre le condenseur.
2. Condensation : évacuer la chaleur
Dans le condenseur, le fluide frigorigène transfère sa chaleur vers un milieu plus froid, généralement de l’air ou de l’eau. En s’évacuant, cette énergie thermique refroidit et repasse progressivement le fluide à l’état liquide. C’est pour cette raison que les condenseurs sont fréquemment placés à l’extérieur ou en toiture (où circule de l’air plus frais) afin d’évacuer efficacement la chaleur produite et récupérer la vapeur transformée en liquide chaud dans un réservoir.
3. Détente : faire chuter la pression
Le réfrigérant liquide passe ensuite dans le détendeur, ce qui fait baisser sa pression et provoque sa vaporisation. Celui-ci s’évapore ainsi dans la tuyauterie et pénètre dans l’évaporateur.
4. Évaporation : absorber la chaleur
En s’évaporant, le fluide frigorigène absorbe l’énergie thermique du milieu que l’on souhaite refroidir (air, eau, lait, huile, vin…) et en abaisse la température. À la sortie de l’évaporateur, le fluide s’est évaporé et se présente à nouveau sous forme de vapeur. Il est prêt à retourner dans le compresseur pour un nouveau cycle thermodynamique qui sera renouvelé autant de fois que nécessaire pour atteindre la température (positive ou négative) de consigne.
Il faut savoir qu’au-delà d’une certaine puissance ou lorsque le nombre de postes à alimenter augmente, une centrale de froid se révèle plus adaptée qu’une succession de groupes froids indépendants (de type monobloc).
Groupe froid et centrale de froid : quelle différence ?
Un groupe froid (aussi appelé groupe frigorifique) désigne un équipement monobloc complet -composé d’un compresseur, d’un détendeur et d’un réservoir- qui alimente généralement un évaporateur pour répondre à un besoin unique et limité de refroidissement (une chambre froide à température positive, par exemple).

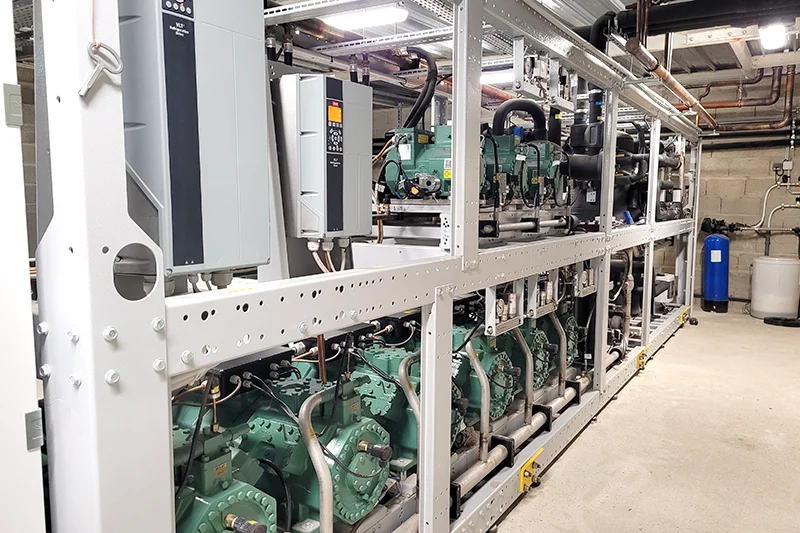

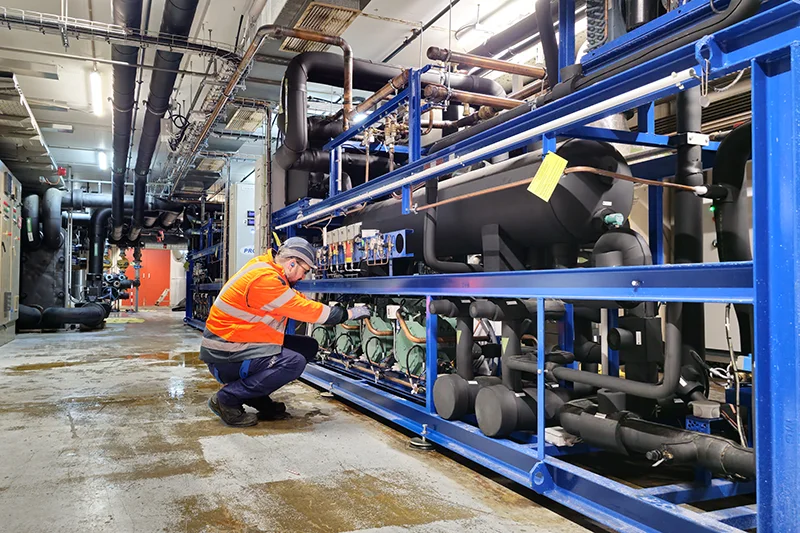

Tandis qu’une centrale de froid correspond à une installation plus complexe, constituée de plusieurs compresseurs et évaporateurs afin de répondre à différents besoins de réfrigération (température positive et/ou négative) sur plusieurs postes, simultanément ou non.
Des applications variées, de la grande distribution à l’industrie

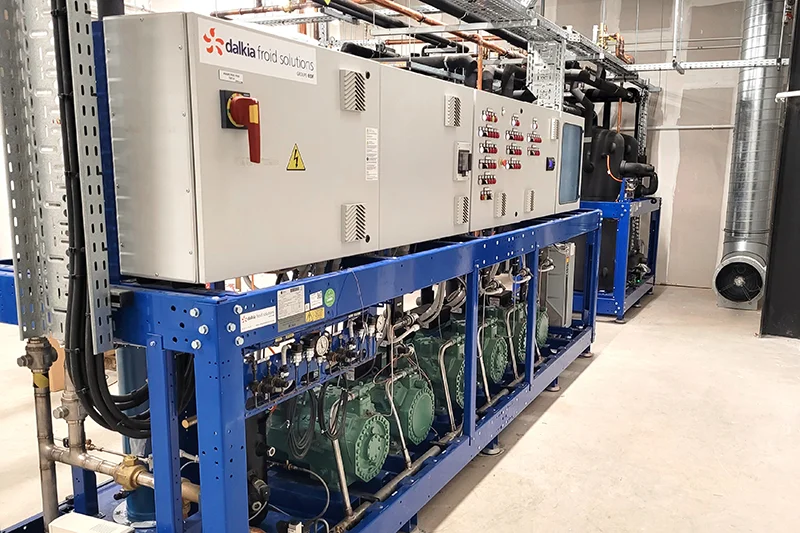

- En grande distribution, les groupes froids et centrales frigorifiques sont très répandus. Ces équipements alimentent les multiples meubles réfrigérés (vitrines, armoires, étagères), chambres froides et laboratoires (découpe en boucherie, fermentation en boulangerie, machines à glace en poissonnerie) qui composent leurs sites de commercialisation.

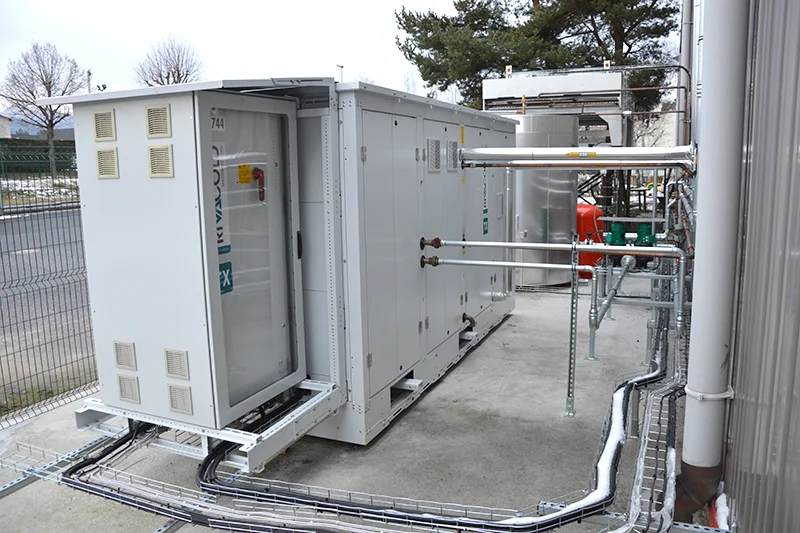

- Dans le domaine de la logistique, les grandes zones de stockage à température contrôlée requièrent bien souvent une centrale de froid équipée de plusieurs compresseurs pour maintenir une température (positive ou négative) sur différents postes.

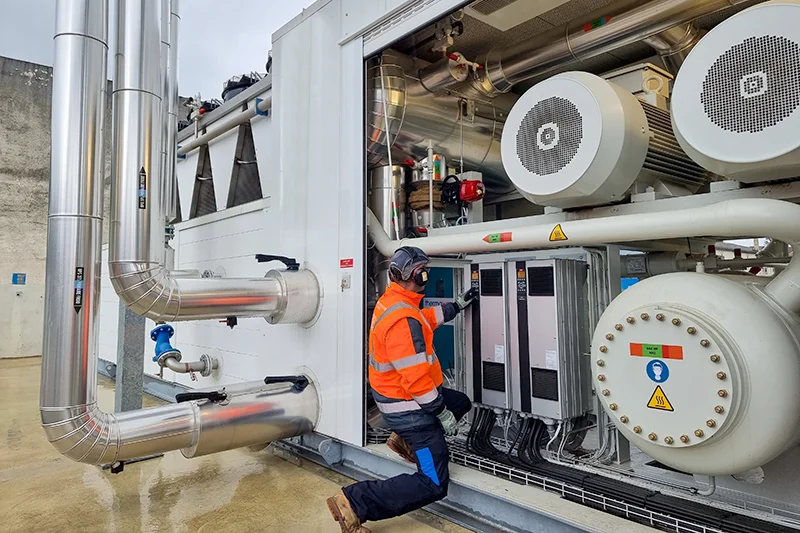

- Enfin dans le secteur industriel, une centrale de froid peut être utilisée pour refroidir une chambre froide, une zone de travail ou encore un process.
Les critères essentiels pour choisir son groupe froid
- Pour une installation neuve comme pour un remodeling (rénovation), une étude technique doit être réalisée par un expert. Elle permet de dimensionner correctement le type de dispositif nécessaire à un fonctionnement performant d’un point de vue énergétique, économique et environnemental. Cet audit préalable intègre les nombreuses caractéristiques d’un projet : besoins réels en production de froid, nombre de postes à alimenter, nature des produits ou du process, accessibilité et contraintes du site, saisonnalité et évolution future de l’activité, réglementation…

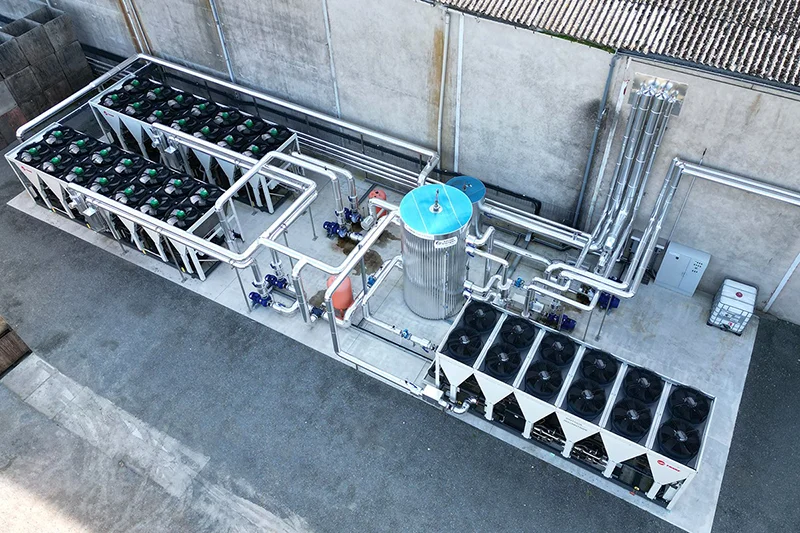

- Un groupe monobloc destiné à alimenter une seule chambre froide ne répondra évidemment pas aux mêmes impératifs qu’une centrale destinée à plusieurs dizaines de postes exigeant une température différente. Selon le cas de figure, la production de froid sera alors effectuée par un système à détente directe ou à détente indirecte par l’intermédiaire d'un groupe d’eau glacée (ou d'eau glycolée pour une température inférieure à 0°C).
- Par ailleurs, une attention particulière doit être portée au choix du fluide frigorigène. Privilégier un fluide naturel (CO2, R290, NH3) permet notamment de s’inscrire dans une démarche plus durable. L’emplacement du groupe froid doit également être étudié avec attention.
Autant de paramètres qui déterminent la puissance frigorifique mais aussi le modèle répondant aux impératifs techniques comme aux priorités de chaque exploitant (coûts d’investissement et d’exploitation, encombrement, efficacité énergétique, décarbonation, continuité d’activité…).
Où installer un groupe froid ?
L’implantation d’un ou plusieurs groupes froids, comme d’une centrale, doit être définie dès la conception du projet. Selon les caractéristiques du bâtiment et les contraintes du site, elle peut s'envisager en salle des machines, en extérieur ou en toiture. Dans tous les cas, cet emplacement doit être situé dans une zone suffisamment ventilée, sécurisée et accessible pour faciliter les interventions de maintenance.
Dans le secteur industriel et la grande distribution, les conteneurs aménagés extérieurs gagnent du terrain. Ces solutions « plug and play » (avec centrale frigorifique intégrée, préalablement assemblée en usine) répondent parfaitement aux projets exigeants grâce à une mise en œuvre rapide et un rendement optimal.
Quel est le meilleur groupe froid ? Il n’y a pas de réponse universelle. Seule une étude technique permet de définir la solution adaptée aux spécificités et aux enjeux de chaque projet.
Laurent Lafficher Formateur expert froid chez Dalkia Froid Solutions
Optimiser, récupérer, électrifier, décarboner
La performance énergétique constitue aujourd’hui une priorité pour les fabricants / installateurs de groupes froids et centrales de froid, comme pour leurs exploitants. Ces éléments doivent naturellement motiver les arbitrages réalisés au moment de la conception comme de l'achat de ce type d'installation frigorifique.
L’amélioration continue des composants (compresseurs, échangeurs, détendeurs…) offre ainsi un meilleur rendement des machines. Leur pilotage à distance s’avère également précieux pour détecter certaines dérives et optimiser la maintenance.
Enfin la récupération de chaleur fatale générée pour la production de froid, ouvre la voie à d’importantes économies. Un nombre croissant de supermarchés et d’industriels utilisent désormais cette chaleur pour leur eau chaude sanitaire et pour chauffer leurs espaces (zone de vente, réserve, bureau).
Cette valorisation d’énergie renouvelable, et gratuite, contribue ainsi à réduire les dépenses énergétiques d’un site. Elle participe également à la nécessaire montée en puissance de l’électrification et de la décarbonation des activités professionnelles.
